男女一级一级一级毛片,一级黄色电影日韩,一级黄色毛片视频免费观看

自動造型機廠家分享：減少鑄件缺陷的10大準則！

來源：廣東中鑄智能裝備有限公司發布日期:2017-08-12 瀏覽：3234

自動造型機廠家分享：英國鑄造大師提出，減少鑄件缺陷的10大準則！

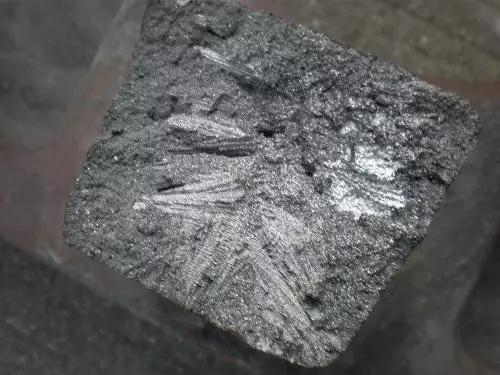

鑄造企業在生產過程中，難免遇到縮孔、氣泡、偏析等鑄件缺陷，造成鑄件成品率低，重新回爐生產又面臨著大量的人力、電能的消耗。如何減少鑄件缺陷是鑄造人士一直關心的問題。

對于減少鑄件缺陷問題，來自英國伯明翰大學的教授John Campbell，John Campbell可謂是身經百戰，對減少鑄件缺陷有著獨到的見解。早在2001年，中國科學院金屬研究所研究員李殿中，開展熱加工過程組織模擬與工藝設計，就是在John Campbell教授的指導下完成的。今天洲際傳媒就為大家整理了一份由國際鑄造大師John Campbell 提出的減少鑄件缺陷的十大準則，希望對鑄造行業的同仁們有所幫助。

1、自動造型機廠家分享：好鑄件從高質量熔煉開始

一旦要開始澆注鑄件，首先要準備、檢查并處理好熔煉工藝。如果有要求，可采用能夠接受的更低標準。然而，更好的選擇是：準備并采用接近于零缺陷的熔煉方案。

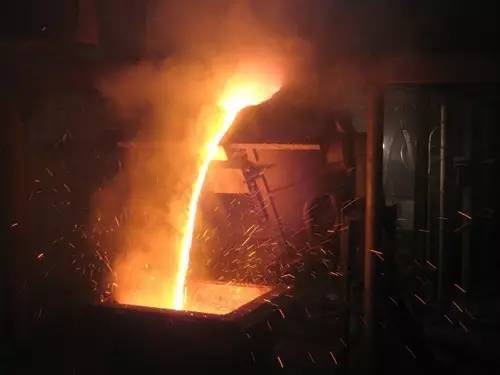

2、自動造型機廠家分享：避免自由液面上產生湍流夾雜

這就要求避免前端自由液面（彎月面）流速過高。對于大部分金屬來說，更大流速控制在0.5m/s。對于封閉式澆注系統或薄壁件，更大流速會適當增加。這個要求也意味著金屬液的下落高度不能超過“靜滴”高度的臨界值。

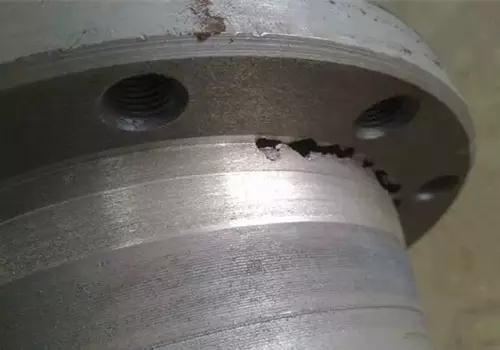

3、自動造型機廠家分享：避免金屬液中表面凝殼的層流夾雜

這就要求在整個充型過程，不要出現任何金屬液流的前端提前停止流動。充型前期的金屬液彎月面必須保持可運動狀態，不受表面凝殼增厚的影響，而這些凝殼會成為鑄件一部分。要想獲得這種效果，金屬液前端可以設計成連續擴展的。實際中，只有底注“上坡”能實現連續不斷的上升過程。（如重力鑄造中，從直澆道底部開始向上流）。這就意味著：

底注式澆注系統；

不要有“下坡”形式的金屬液落下或滑落；

不要出現大面積的水平流動；

不要出現由于傾倒或瀑布式流動而產生金屬液前端流動停止。
